Perno de tracción de localización de superficie cónica

1. Introducción del producto

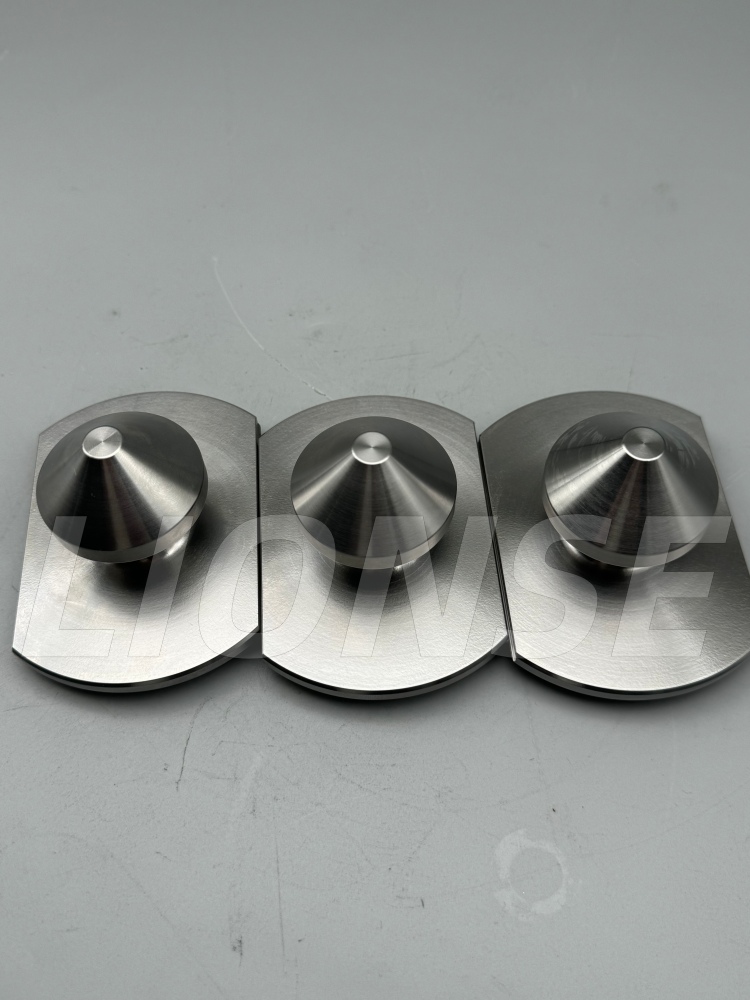

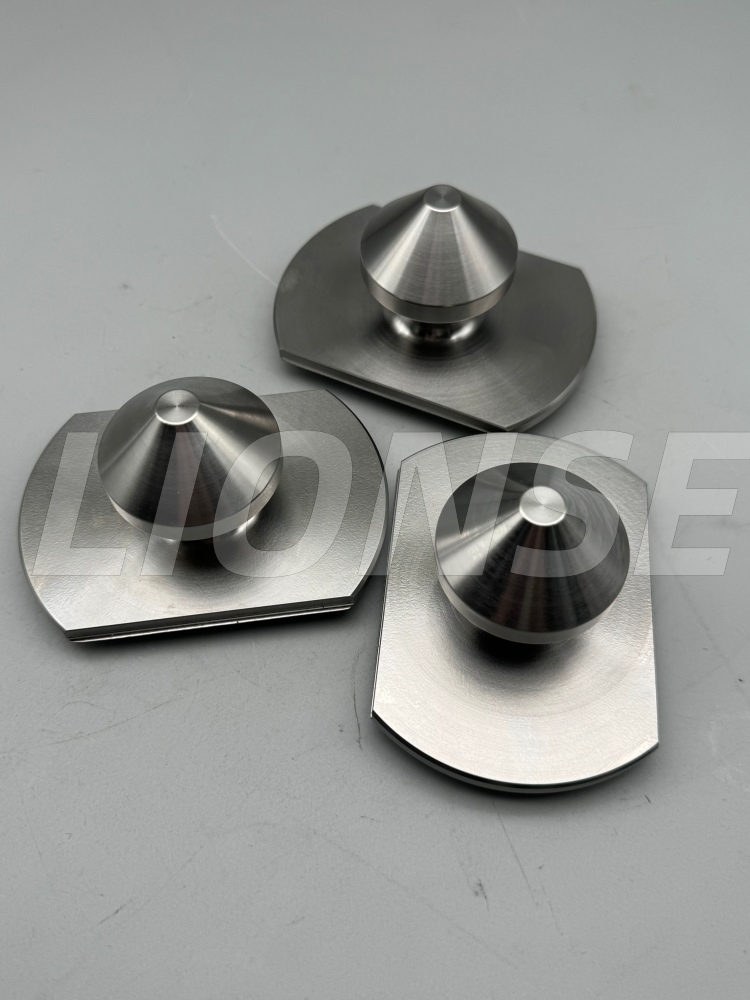

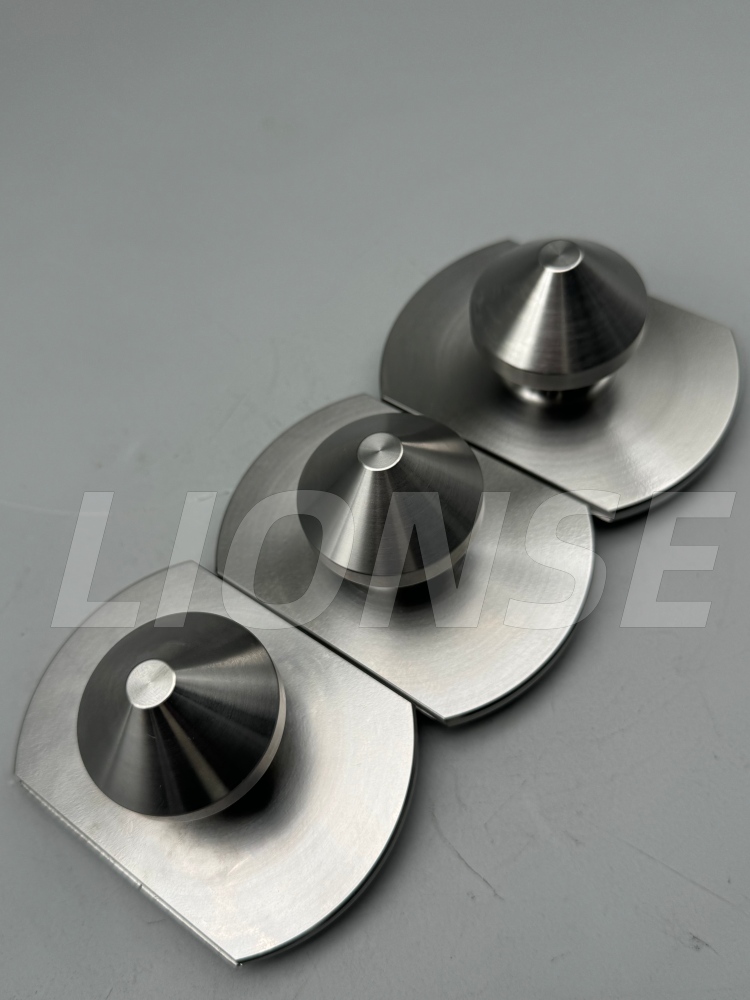

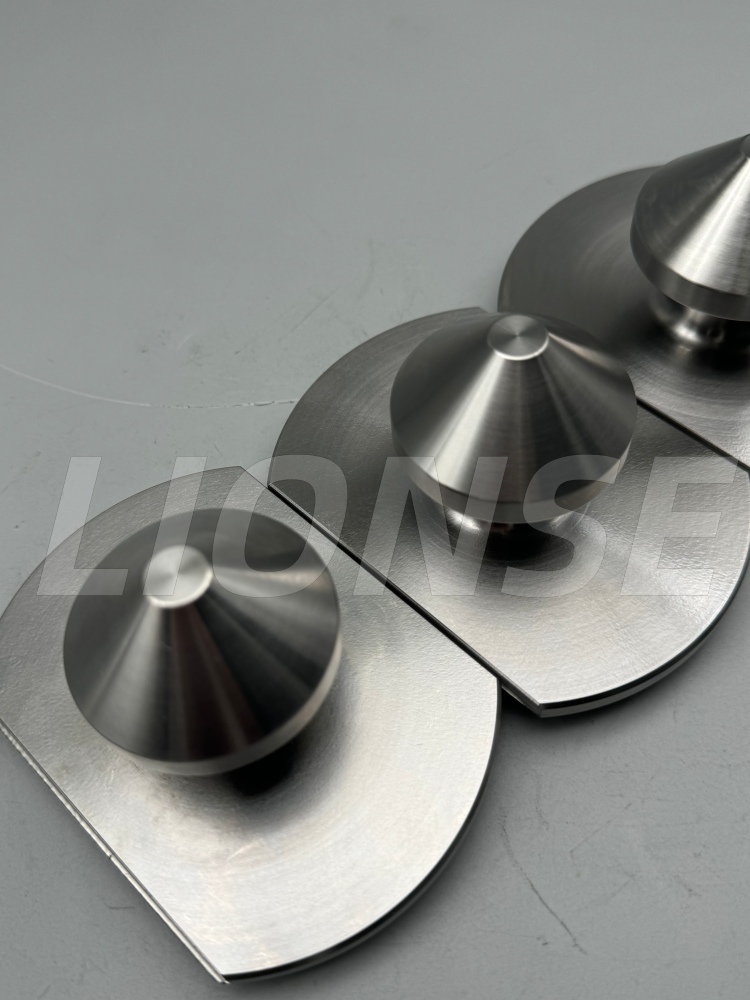

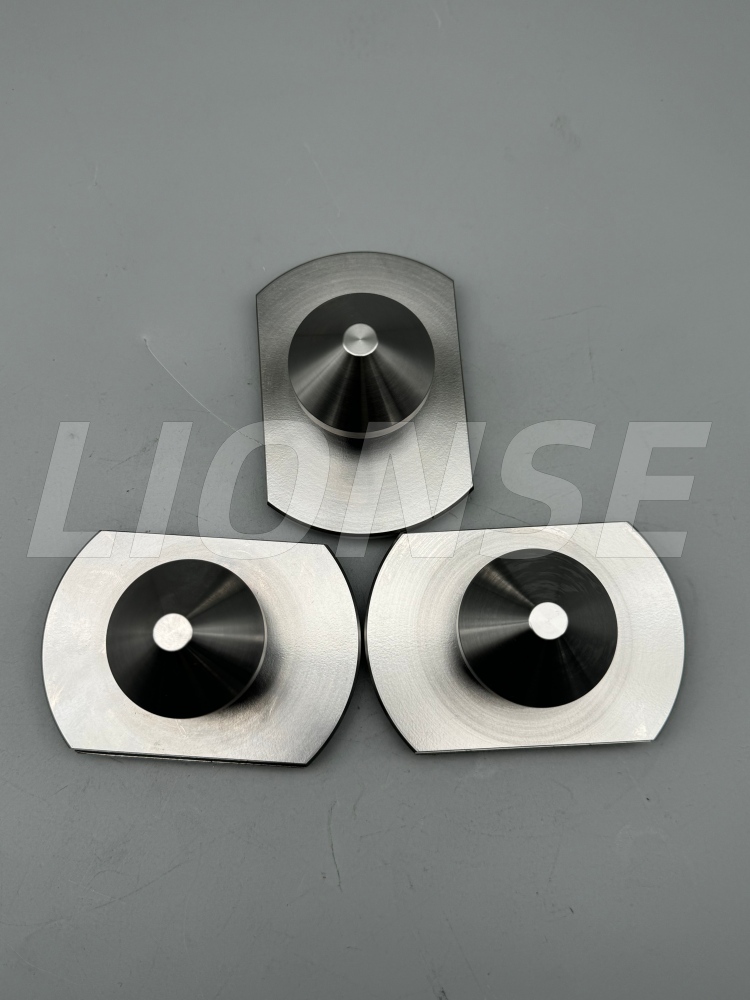

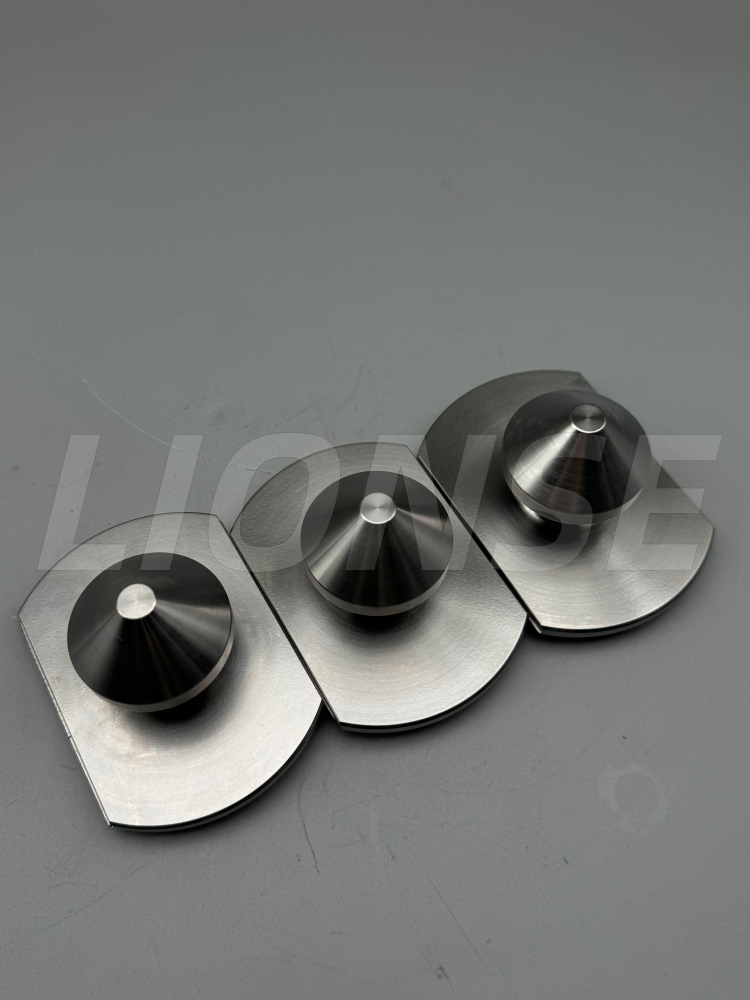

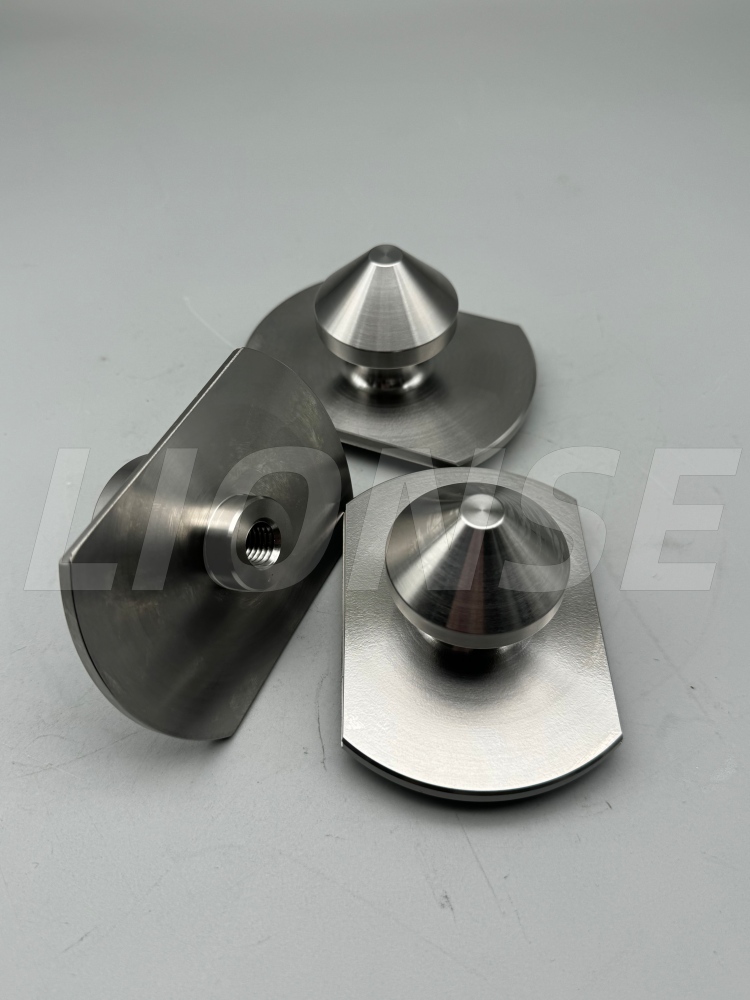

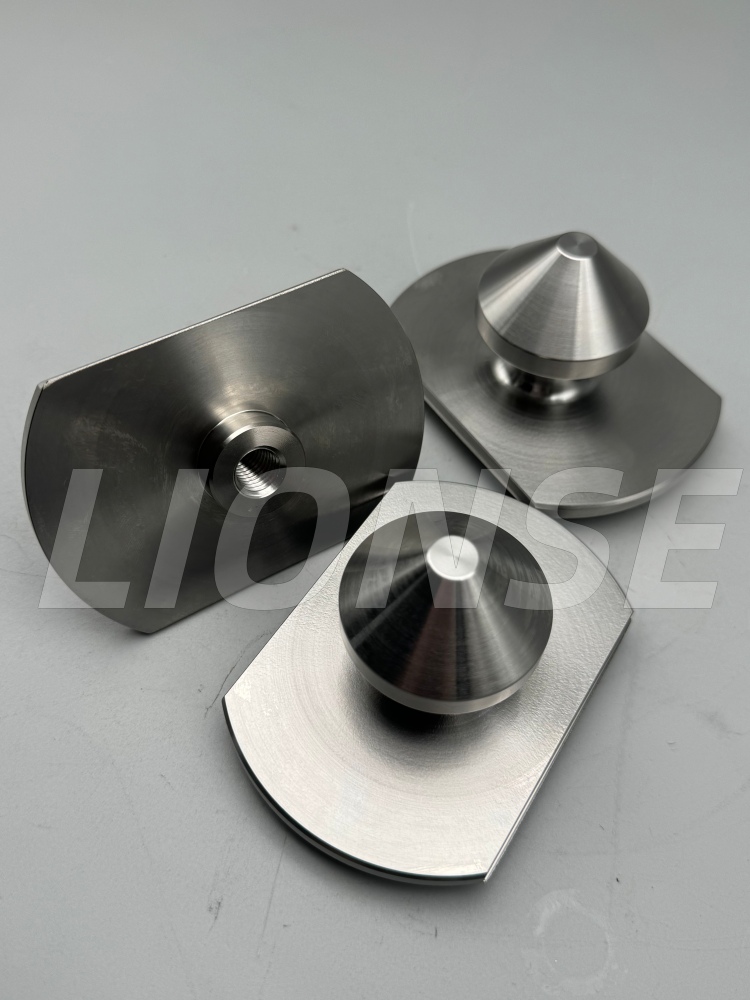

Este perno de tracción de ubicación de superficie cónica de alta precisión (para cambio rápido de accesorios CNC) es un componente diseñado a medida para usarse con asientos de ubicación cónicos correspondientes y sirve como parte central de los sistemas de sujeción de piezas de cambio rápido. Fabricado con acero de aleación de alta resistencia o acero inoxidable 420, se somete a torneado de precisión, tratamiento térmico y rectificado para lograr tolerancias estrictas, incluida una superficie cónica crítica con control dimensional de ±0,05 mm y una concentricidad de ≤Φ0,05 mm. El diseño de doble cono permite el centrado automático, lo que elimina el juego radial y garantiza una precisión de posicionamiento repetido de ±0,005 mm cuando se combina con el asiento de localización. Se instala en piezas de trabajo o paletas, lo que permite una sujeción rápida y repetible para centros de mecanizado CNC y líneas de producción automatizadas, lo que reduce significativamente el tiempo de configuración y mantiene la consistencia del mecanizado.

2. Parámetro del producto (especificación)

Nombre de producción	Perno de tracción de localización de superficie cónica
Capacidades materiales	Personalizado
Marca	LEÓN
Tratamiento superficial	Personalizado
Origen	Qingdao, China
Diámetro	Personalizado

3.Detalles del producto

Desafíos en el procesamiento del perno de tracción de localización de superficie cónica:

1. Los altos requisitos de dimensiones del núcleo y tolerancias geométricas (la dificultad más directa)

①La precisión del contorno y del ángulo de la superficie cónica doble.

• Incluso si el error de ángulo de la superficie cónica es tan pequeño como ±10′, cuando se ensambla, se producirá un "contacto lineal" en lugar de un "contacto superficial", lo que resultará en un posicionamiento inexacto y una distribución desigual de la fuerza.
• La redondez y cilindricidad de la superficie cónica se deben controlar entre 0,003 y 0,005 mm; de lo contrario, habrá un espacio cuando se monte con el asiento de posicionamiento, lo que reducirá directamente la precisión del posicionamiento de la repetibilidad.

②Control de coaxialidad

• La desviación de la coaxialidad puede hacer que el pasador roscado se instale en la pieza de trabajo, lo que da como resultado que la superficie cónica quede "torcida" y una distribución desigual de la fuerza cuando está en contacto con el asiento de posicionamiento. Esto no sólo hace que el posicionamiento sea impreciso sino que también acelera el desgaste de la superficie cónica.
• Durante el procesamiento, es necesario completar el procesamiento de la rosca, el círculo exterior y la superficie cónica en una configuración, o utilizar herramientas de alta precisión para una configuración secundaria. Los requisitos para la estabilidad del equipo y del proceso son extremadamente altos.

2.Las dificultades de la tecnología de procesamiento (todo el proceso, desde el torneado hasta el rectificado)

①El control de la deformación durante el torneado y el tratamiento térmico de estos tornillos se realiza normalmente con acero inoxidable 420 o acero de aleación 40Cr. Los principales desafíos en el procesamiento son los siguientes:

• Etapa de giro: los materiales de acero inoxidable tienden a adherirse a la herramienta y tienden a formar grumos de viruta. Durante el torneado de superficies cónicas, es probable que se produzcan marcas de vibración y un acabado superficial deficiente, lo que requiere herramientas especiales y parámetros de corte estables.
• Deformación por tratamiento térmico: después del enfriamiento, la superficie cónica, las roscas y el círculo exterior de la pieza tendrán ligeras deformaciones. Si la deformación excede 0,01 mm, es difícil corregirla mediante un rectificado posterior. Por lo tanto, se debe reservar con antelación un margen de deformación y controlar el proceso de tratamiento térmico.

②El proceso de rectificado de la superficie cónica (un paso crucial para determinar la precisión final) implica un mecanizado fino de la superficie cónica. Después de esto, es necesario refinar la superficie mediante esmerilado para corregir errores y mejorar la suavidad. Esta es la parte que requiere más tiempo y exigencia:

• Durante el proceso de rectificado, se deben mantener el ángulo, la redondez y la suavidad de la superficie cónica. Los requisitos de control para el equipo de molienda, el abrasivo, la velocidad de rotación y la presión son extremadamente altos.
• Incluso el más mínimo error puede provocar problemas como "aberturas acampanadas" o "superficies cónicas sucias", lo que provoca un mal ajuste durante el montaje y una disminución de la precisión de posicionamiento.

LIONSE se ha ganado una merecida reputación en la industria del mecanizado CNC por su calidad, confiabilidad, rentabilidad y entrega oportuna. Para cumplir con las expectativas de sus proyectos, nuestro equipo de mecánicos e ingenieros trabajará en estrecha colaboración durante todas las etapas del desarrollo del producto, desde el prototipo hasta la producción. Reconocemos que cada proyecto y su aplicación son únicos, por lo que ofrecemos a cada cliente una solución distintiva pero práctica, que incluye servicios de mecanizado de precisión y tratamientos de superficie personalizados. Contáctenos hoy y permítanos comenzar a crear sus piezas.

P1: ¿qué productos produce su empresa?

Desde hace más de 15 años, LIONSE es un proveedor mundial en la distribución de productos de titanio, metalurgia y rodamientos. Las industrias a las que servimos incluyen implantes y herramientas quirúrgicas, piezas de automóviles, dispositivos químicos, generación de energía, equipos mineros, aviones, bombas, etc. LIONSE es su proveedor confiable.

P2: ¿Cómo controla su empresa la calidad de los productos?

Bueno, como todos sabemos que la calidad es lo primero en el negocio con nuestros clientes, siempre persistimos en "La calidad es la vida de la empresa". Estamos utilizando los primeros casos confirmados, la inspección de producción y el embalaje incautado de toda la combinación para controlar estrictamente la calidad del producto.

P3: ¿Cómo realizar una detección de alta precisión de perfiles de superficies cónicas?

El ángulo, la redondez y la coaxialidad de la superficie cónica no se pueden detectar utilizando calibradores o micrómetros comunes. En su lugar, se debe utilizar un instrumento de medición de tres coordenadas, un medidor de redondez y un detector de conicidad.

P4: ¿Qué es el perno prisionero de localización de superficie cónica?

Un perno de tracción de localización de superficie cónica es un componente mecánico de alta precisión que se utiliza en mecanizado CNC, sistemas de fijación y líneas de producción automatizadas. Combina las funciones de posicionamiento, centrado y sujeción mediante el uso de una superficie cónica (cónica) para lograr un acoplamiento preciso y repetible con un mandril o asiento de localización correspondiente.
